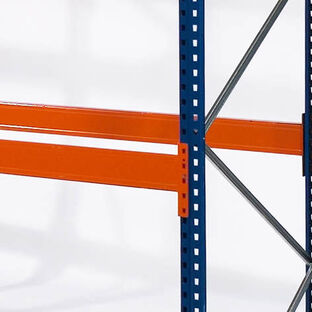

Holmpaar Typ L

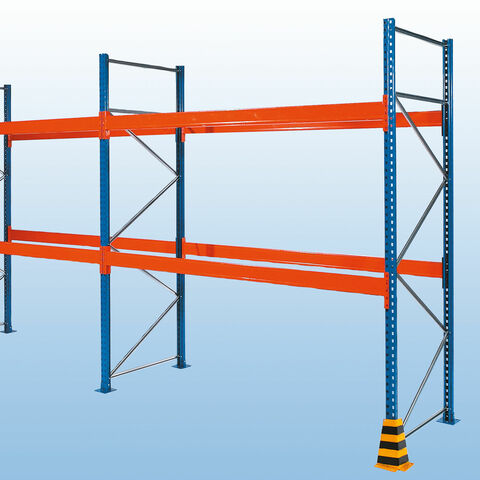

Palettenregal Typ L 500 kg / Euro-Palette
Die Regale werden Ihnen in der Länge von 2700 mm angeboten. Bei der Länge 2700 mm lagern Sie 3 EURO-Paletten ohne seitlichen Überstand pro Holmpaar nebeneinander ein. Die Paletten dürfen ein Gewicht von max. 500 kg haben.
- Höhe: 2500 mm, 3000 mm, 3500 mm, 4000 mm, 5000 mm
- Länge: 2700 mm
- Tiefe: 1100 mm
- Max. Feldlast: 6.630 kg - 11.835 kg

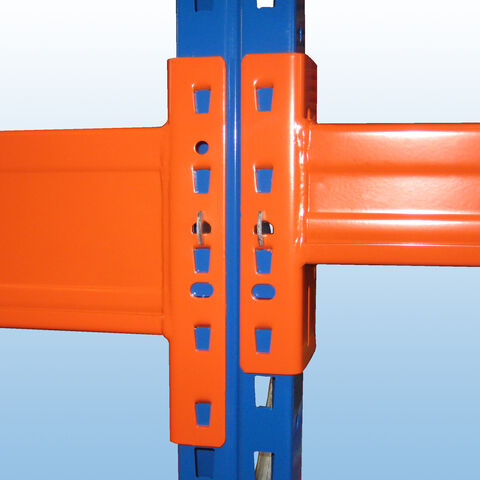

- Holme im Raster von 50 mm in der Höhe verstellbar
- Ein zusätzliches Holmpaar kann bei allen Sets montiert werden (Bitte untenstehende Hinweise zur Feldlast beachten)
Unsere Regal-Sets mit der Tragkraft bis 500 kg pro Palette können zu 100 % beladen werden!
Bitte beachten Sie
- Tragfähigkeit des Fußbodens bauseits unbedingt prüfen

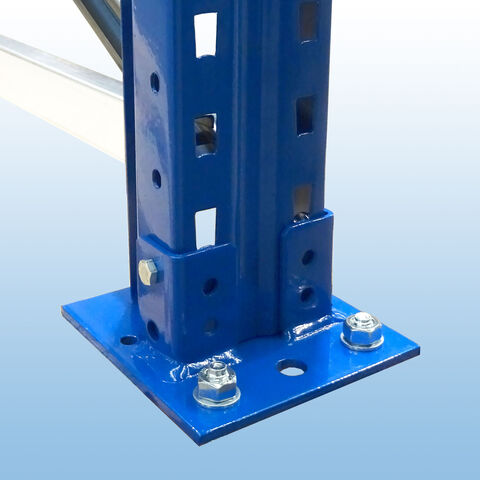

- Jeder Ständer ist mit 4 Dübeln im Boden zu verankern
- Ein Regalfeld muss mind. mit 2 Holmpaaren bestückt sein
- Außensteher müssen 500 mm höher sein als das oberste Holmpaar
- Lichte Fachhöhe = Höhe der Palette (Ware + Palette) + min. 100 mm Sicherheitsabstand zur Unterkante Holm
-
Bei Durchfahrten Rammschutz und Abdeckplatte verwenden,
siehe Zubehör - Fachbreite 2700 mm für 3 EURO-Paletten ohne seitlichen Überstand
-
ACHTUNG: Die maximale Feldlast je Regalzeile variiert nach Anzahl der Felder.
Unterscheiden Sie: Regale aus einem Feld, zwei Feldern, drei Feldern & mehr.
Wählen Sie Ihre Produkte aus der entsprechenden Tabelle.
Feldlast
Legen Sie bei der Palettenregal-Auswahl großen Wert auf die Feldlast! Unsere Regal-Sets mit der Tragkraft bis 500 kg können zu 100 % beladen werden. Auch wenn die Regalzeilen nur aus einem oder zwei Feldern bestehen sind die Regale zu 100 % belastbar. Es ändern sich nur die Tragkraftangaben. Sollten Sie zu einem bestehendem Regal (System von Kaiser Systeme) anbauen, berücksichtigen Sie bei der Tabellenauswahl die Gesamtzeilenlänge! (z.B. Sie haben ein Grundregal und erweitern um ein Anbauregal, dann orientieren Sie sich an der Tabelle für "2 Felder"). Ein zusätzliches Holmpaar kann bei allen Sets montiert werden. Dadurch verringert sich die Knickhöhe des Rahmen bei gleichzeitiger Erhöhung der Tragkraft. Die Belastungswerte können Sie hier abrufen oder rufen Sie uns an, wir beraten Sie gerne (0800/210 20 40).
Hier finden Sie die Knickhöhen für die Regale.
Sicherheit
Die statischen Berechnungen wurden nach EN 15512-2020 durchgeführt.
Erfahren Sie mehr über die Vorteile der EN 15512
Die dadurch berücksichtigten Sicherheitskoeffizienten gewährleisten höchstmöglichste Sicherheit.
Des Weiteren dienen folgende Normen als Grundlage: EN 15620, EN 15629, EN 15635, EN 15878
Info Erdbebenzonen
Laut der europäischen Norm EN16681 müssen beim Aufstellen von Palettenregalen die Erdbebenzonen mit den örtlich gegebenen Beschleunigungen ab 0,41 m/s² in der Regaldimensionierung berücksichtigt werden. Bei einer Bestellung werden wir Sie – wenn nötig – dahingehend kontaktieren. Wir beraten Sie gerne hinsichtlich der geeigneten Auswahl für Ihren Standort.
Die Regale in der Tabelle sind ausgelegt für Erdbebenzone 1 max. Beschleunigung 0,40 m/s².
Die in der Tabelle angeführten Regale sind Lagerware und daher rasch lieferbar.
Planungshinweise
Grundregal-Nennlänge:
+ 220 mm (z.B. 2700 mm + 220 mm = 2920 mm)
Anbauregal-Nennlänge:
+ 110 mm (z.B. 2700 mm + 110 mm = 2810 mm)
Grundregal
|
Anbauregal
|
|||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Höhe mm | Länge mm | Tiefe mm | Tragkraft / EURO-Palette | Auflagenpaar / Feld | Anzahl Paletten / Feld | max. Feldlast kg | Art.Nr. | Preis (exkl. MwSt.) | Art.Nr. | Preis (exkl. MwSt.) | ||
6 Varianten - Produktdaten |
||||||||||||
2.500 | 2.700 | 1.100 | 500 kg | 2 | 9 | 6.630 | A6440 | 450,30 € | A6450 | 320,00 € | ||
3.000 | 2.700 | 1.100 | 500 kg | 2 | 9 | 6.660 | A6441 | 491,40 € | A6451 | 340,60 € | ||
3.500 | 2.700 | 1.100 | 500 kg | 3 | 12 | 11.835 | A6442 | 647,50 € | A6452 | 466,10 € | ||
4.000 | 2.700 | 1.100 | 500 kg | 3 | 12 | 11.700 | A6443 | 690,10 € | A6453 | 487,40 € | ||
4.500 | 2.700 | 1.100 | 500 kg | 3 | 12 | 11.790 | A6444 | 727,00 € | A6454 | 505,80 € | ||
5.000 | 2.700 | 1.100 | 500 kg | 3 | 12 | 11.565 | A6445 | 769,60 € | A6455 | 527,10 € |
Passendes Zubehör

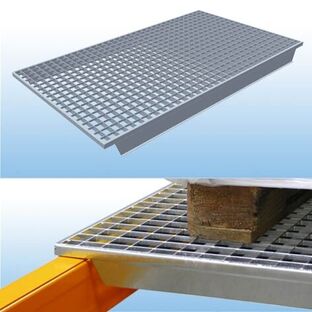

Gitterroste / Gitterfach-Module für Palettenregale
